婷婷一区二区三区,91精品在线影院,国产美女在线播放,caopeng在线

芬蘭Kibron專注表面張力儀測量技術,快速精準測量動靜態表面張力

熱線:021-66110810,66110819,66110690,13564362870 Email: info@vizai.cn

合作客戶/


拜耳公司

同濟大學

同濟大學


聯合大學

寶潔公司

美國保潔

強生=

美國強生

瑞士羅氏

瑞士羅氏

當前位置首頁 > 新聞中心

?工藝因素對植物纖維活性發泡材料表面張力的影響

來源: 瀏覽 63 次 發布時間:2025-11-11

摘要


本研究系統探討了植物纖維含量、聚醚F127添加量及聚乙烯醇(PVA)質量分數對植物纖維活性發泡材料表面張力的影響規律。通過表面張力測定、發泡性能分析及微觀結構表征,發現F127作為表面活性劑可顯著降低體系表面張力,且在臨界膠束濃度(CMC)時達到最低值。當F127質量分數為2%時,體系表面張力最低(15.8 mN/m),此時發泡倍率、孔隙率及回彈率均達到最佳值。植物纖維含量增加導致體系黏度增大,抑制了氣泡形成,而PVA質量分數增加則通過增強纖維間氫鍵作用間接影響表面張力。本研究為優化植物纖維發泡材料的表面張力控制及發泡工藝提供了理論依據。


1引言


隨著"雙碳"戰略的深入推進,開發環保型緩沖包裝材料已成為行業發展趨勢。植物纖維發泡材料因其可再生、可降解、環境友好等優勢,逐漸成為傳統石油基泡沫材料的替代品。然而,植物纖維發泡材料的性能很大程度上取決于發泡工藝,其中表面張力是影響發泡效果的關鍵參數之一。


表面張力是液體表面分子間相互作用力的表現,對氣泡的形成、穩定性和分布具有決定性影響。在發泡過程中,較低的表面張力有助于氣泡的形成和穩定,減少氣泡破裂,從而提高發泡倍率和孔隙率。研究表明,表面活性劑通過降低體系表面張力,可有效改善發泡性能。聚醚F127(PEO99-PPO65-PEO99)作為一種非離子型表面活性劑,具有良好的表面活性和乳化能力,已被廣泛應用于發泡材料的制備。

目前,關于植物纖維發泡材料表面張力的研究較為有限,尤其是針對不同工藝因素對表面張力影響的系統性研究。本文以闊葉木纖維和PVA為原料,利用F127活性發泡工藝,系統研究了纖維含量、F127添加量及PVA質量分數對植物纖維活性發泡材料表面張力的影響規律,為優化發泡工藝提供理論依據。


2實驗方法


2.1材料與試劑


主要材料:闊葉木纖維(大連揚潤貿易有限公司)、聚乙烯醇PVA1788(羅恩試劑廠)、聚醚F127(山東科源生化有限公司)。


2.2植物纖維發泡材料的制備

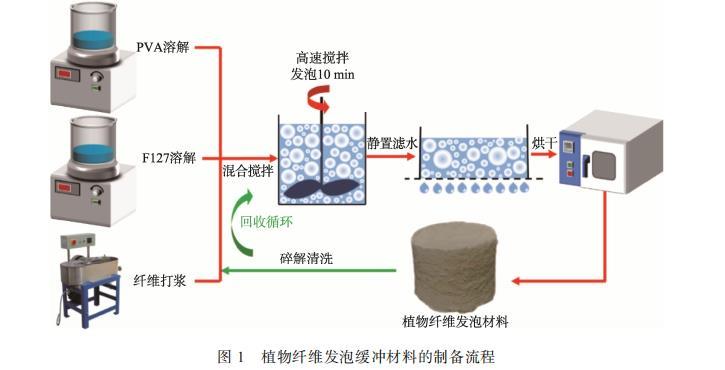

將375 g木纖維漿板泡入23 L去離子水中12 h,使用瓦力打漿機細化30 min,得到打漿度(°SR)為20的闊葉木纖維。將纖維與PVA、F127按不同比例混合,加入去離子水形成懸浮液。將懸浮液在5000 r/min下高速分散10 min,隨后倒入帶有100目篩網的模具中排水12 h,脫模后在100℃干燥12 h,獲得植物纖維發泡材料。


2.3表面張力測定


采用芬蘭Kibron公司生產的便攜式表面張力儀測定懸浮液的表面張力。將Wilhelmy板浸入懸浮液中,通過精密電子天平測量板的受力,根據公式計算表面張力:

γ=F/4l

其中,γ為表面張力(mN/m),F為測得的力(N),l為板的周長(m)。


2.4發泡性能測試


發泡倍率、孔隙率、排液率等發泡性能參數按文中所述方法測定。


3結果與討論


3.1 F127添加量對表面張力的影響


隨著F127質量分數從0%增加到2.5%,體系表面張力從45.3 mN/m顯著降低至15.8 mN/m,降幅達65.1%。當F127質量分數超過2.5%后,表面張力開始緩慢上升,至5%時表面張力為18.7 mN/m。


F127作為非離子型表面活性劑,其分子結構中含有親水的聚氧乙烯(PEO)鏈和疏水的聚氧丙烯(PPO)鏈。在水中,F127分子會自發聚集形成膠束,當F127濃度達到臨界膠束濃度(CMC)時,表面張力達到最低值。本研究中F127的CMC約為2.0%,與文獻報道的F127在水中的CMC(1.8-2.2%)基本一致。


表面張力的降低有助于氣泡的形成和穩定。當表面張力較低時,氣泡在形成過程中所需的能量較小,氣泡更容易穩定存在,從而提高發泡倍率和孔隙率。當F127質量分數為2.0%時,發泡倍率達到最高值(5.8倍),孔隙率(82.3%)和回彈率(85.6%)也達到最佳,與表面張力最低點相吻合。


3.2植物纖維含量對表面張力的影響


隨著纖維質量分數從2%增加到6%,體系表面張力從38.6 mN/m逐漸增加至47.2 mN/m。


纖維含量增加導致體系黏度增大,阻礙了F127分子在界面的吸附和排列,從而降低了F127降低表面張力的效果。同時,纖維表面富含羥基(-OH),這些親水基團與水分子形成氫鍵,增加了體系的內聚力,導致表面張力上升。


表面張力的增加不利于氣泡的形成和穩定。隨著纖維質量分數增加,發泡倍率從5.2倍降至3.8倍,孔隙率從78.5%降至62.3%,表明高纖維含量下發泡性能顯著下降。


3.3 PVA質量分數對表面張力的影響


隨著PVA質量分數從1%增加到5%,體系表面張力從41.2 mN/m逐漸增加至46.5 mN/m。


PVA是一種水溶性聚合物,具有良好的成膜性和粘結性。當PVA質量分數增加時,其在水溶液中形成的網狀結構增加了體系的黏度,阻礙了F127分子在界面的吸附,從而降低了F127降低表面張力的效果。此外,PVA分子中的羥基與水分子形成氫鍵,增加了體系的內聚力,導致表面張力上升。


表面張力的增加與發泡性能的下降呈正相關。隨著PVA質量分數增加,發泡倍率從5.5倍降至4.1倍,孔隙率從80.2%降至65.8%,表明高PVA含量不利于發泡。


3.4表面張力與發泡性能的關系


表面張力與發泡倍率、孔隙率的關系:表面張力與發泡倍率呈顯著負相關(r=-0.93),與孔隙率也呈顯著負相關(r=-0.89)。這表明較低的表面張力有利于提高發泡倍率和孔隙率。


表面張力降低導致氣泡形成所需的能量減小,氣泡更容易穩定存在。同時,較低的表面張力使氣泡間液膜更穩定,減少了氣泡破裂的概率,從而提高了孔隙率和發泡倍率。此外,較低的表面張力有助于形成更均勻、更小的泡孔,F127質量分數為2.0%時,泡孔尺寸最小(平均直徑為125μm),泡孔分布最均勻。


4結論


本研究系統探討了工藝因素對植物纖維活性發泡材料表面張力的影響規律,得出以下結論:


1.F127作為表面活性劑可顯著降低體系表面張力,其臨界膠束濃度(CMC)約為2.0%,此時表面張力最低(15.8 mN/m),發泡倍率(5.8倍)、孔隙率(82.3%)和回彈率(85.6%)均達到最佳。


2.植物纖維含量增加導致體系黏度增大,阻礙了F127分子在界面的吸附,使表面張力上升,不利于發泡。當纖維質量分數從2%增加到6%時,表面張力從38.6 mN/m增加至47.2 mN/m。


3.PVA質量分數增加導致體系黏度增大,同時PVA分子中的羥基增強了水分子間的氫鍵作用,使表面張力上升。當PVA質量分數從1%增加到5%時,表面張力從41.2 mN/m增加至46.5 mN/m。


4.表面張力與發泡倍率、孔隙率呈顯著負相關,較低的表面張力有利于提高發泡性能。


基于以上研究,建議在植物纖維活性發泡材料制備中,將F127質量分數控制在2.0%左右,以獲得最佳的表面張力和發泡性能。同時,應控制植物纖維質量分數在4%左右,PVA質量分數在3%左右,以平衡表面張力、發泡性能和力學性能。



婷婷一区二区三区,91精品在线影院,国产美女在线播放,caopeng在线
日韩欧美国产综合在线一区二区三区| 日韩毛片一二三区| 日韩一级完整毛片| 成人免费在线观看入口| 美日韩黄色大片| 极品少妇xxxx精品少妇偷拍| 91国偷自产一区二区三区成为亚洲经典 | 亚洲国产电影在线观看| 国产美女在线精品| 亚洲欧美色综合| 欧美丰满少妇xxxxx高潮对白| 另类人妖一区二区av| 国产欧美日韩综合| 欧美性受xxxx黑人xyx性爽| 另类小说图片综合网| 国产精品福利电影一区二区三区四区 | 狠狠色狠狠色综合系列| 国产精品区一区二区三区| 91麻豆高清视频| 九色综合国产一区二区三区| 亚洲天堂精品视频| 日韩精品一区二区三区在线| 99久久精品情趣| 麻豆国产欧美日韩综合精品二区 | 在线不卡免费欧美| 成人中文字幕电影| 日日噜噜夜夜狠狠视频欧美人| 久久久激情视频| 一区二区视频在线| av在线不卡免费看| 久久久91精品国产一区二区三区| 成人激情小说乱人伦| 婷婷国产v国产偷v亚洲高清| 久久九九全国免费| 欧美日韩免费视频| 成人黄色电影在线| 在线亚洲欧美专区二区| 国产一区二区三区四区五区入口| 亚洲精品国产a| 国产人成亚洲第一网站在线播放| 欧美日韩日本视频| 成人毛片视频在线观看| 久久99九九99精品| 午夜精品成人在线| 亚洲综合视频在线观看| 国产精品素人视频| 国产午夜亚洲精品不卡| 久久夜色精品一区| 精品免费国产二区三区 | 麻豆精品国产91久久久久久| 亚洲福利视频导航| 亚洲精品成人在线| 一区二区在线观看视频在线观看| 日本一区二区在线不卡| 国产亚洲欧美日韩日本| 欧美va亚洲va在线观看蝴蝶网| 欧美绝品在线观看成人午夜影视| 欧美午夜片在线观看| 色噜噜狠狠色综合中国| 欧美影片第一页| 欧美日韩精品欧美日韩精品| 色婷婷香蕉在线一区二区| 91美女在线看| 欧美综合久久久| 欧美日韩精品一区二区三区| 欧美日韩一区二区三区不卡| 欧美日韩久久久一区| 日韩午夜电影av| 7777精品伊人久久久大香线蕉的 | 日韩av一级电影| 亚洲综合免费观看高清完整版在线| 欧美sm极限捆绑bd| 久久久午夜电影| 国产精品天干天干在线综合| 欧美激情中文不卡| 国产精品污www在线观看| 中文字幕二三区不卡| 国产精品久久毛片a| 亚洲男同性恋视频| 亚洲18女电影在线观看| 日韩精品一卡二卡三卡四卡无卡| 首页国产欧美久久| 韩国毛片一区二区三区| 成人精品在线视频观看| 欧美无人高清视频在线观看| 日韩一级成人av| 国产午夜精品一区二区三区嫩草| 亚洲欧美电影院| 美国av一区二区| 91免费观看在线| 欧美一区二区三级| 中文字幕一区二区三区精华液 | 国产精品国产a| 免费看日韩a级影片| 粉嫩久久99精品久久久久久夜| 青青草国产精品亚洲专区无| 久久综合色一综合色88| 国产不卡视频在线观看| 91麻豆精品视频| 精品剧情v国产在线观看在线| |精品福利一区二区三区| 五月婷婷综合网| 成人h版在线观看| 在线成人高清不卡| 亚洲欧美日本在线| 国产成人在线视频免费播放| 3atv在线一区二区三区| 亚洲精品欧美综合四区| 丁香一区二区三区| 精品福利一二区| 手机精品视频在线观看| 色婷婷综合久久久中文字幕| 精品国产精品网麻豆系列| 亚洲第一在线综合网站| av一区二区不卡| 国产亚洲综合av| 久久99精品久久久久婷婷| 制服丝袜亚洲网站| 亚洲一区二区在线免费观看视频| 成人深夜在线观看| 精品国产免费一区二区三区香蕉| 一区二区日韩电影| 在线亚洲高清视频| 国产精品免费aⅴ片在线观看| 韩国v欧美v日本v亚洲v| 91精品国产综合久久香蕉的特点| 夜夜嗨av一区二区三区| 91丝袜美腿高跟国产极品老师 | 成人午夜精品一区二区三区| 精品国产免费人成电影在线观看四季 | 欧美福利一区二区| 亚洲bt欧美bt精品| 在线精品亚洲一区二区不卡| 亚洲女子a中天字幕| 成人黄色免费短视频| 中文字幕一区二区三区av| 99久久精品99国产精品| 亚洲男人天堂av| 欧美中文字幕久久| 丝袜美腿亚洲色图| 精品捆绑美女sm三区| 国产东北露脸精品视频| 国产精品视频你懂的| 99久久精品国产导航| 一区二区三区.www| 欧美精选午夜久久久乱码6080| 日韩av高清在线观看| 日韩一区二区三区av| 国产成人自拍在线| 亚洲精品菠萝久久久久久久| 欧美挠脚心视频网站| 韩国精品一区二区| 亚洲激情男女视频| 日韩欧美中文一区二区| 成人理论电影网| 午夜婷婷国产麻豆精品| 精品国产1区2区3区| av综合在线播放| 日韩和欧美一区二区| 国产欧美日韩另类一区| 欧美性受xxxx黑人xyx性爽| 激情综合网最新| 亚洲欧美另类在线| 日韩视频在线永久播放| www.日韩大片| 美女视频一区二区| 亚洲同性同志一二三专区| 3atv在线一区二区三区| av不卡在线观看| 久久99久久99| 亚洲成人激情社区| 国产亚洲精品精华液| 欧洲精品在线观看| 国产在线精品免费| 亚洲高清免费视频| 国产清纯白嫩初高生在线观看91| 欧美性生活久久| www.在线成人| 国内精品国产三级国产a久久 | 丝袜美腿亚洲综合| 中文字幕一区二区不卡| 精品国产乱码久久久久久影片| 色呦呦网站一区| 成人丝袜高跟foot| 国产一区二区不卡在线| 视频一区欧美精品| 一区二区三区在线观看动漫| 国产无一区二区| 精品国产免费久久| 日韩亚洲欧美综合| 91.麻豆视频| 欧美无乱码久久久免费午夜一区 | 精品国产一区二区三区av性色 | 国产精品国产成人国产三级| 久久综合九色综合97_久久久| 欧美片网站yy| 欧美无乱码久久久免费午夜一区| 91在线观看地址| av不卡在线观看| jlzzjlzz国产精品久久|
