合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
推薦新聞Info
-
> 不同溫度壓力下CO2和混合烷烴的界面張力測定（二）
> 不同溫度壓力下CO2和混合烷烴的界面張力測定（一）
> 鹽水上下一樣咸嗎為什么？芬蘭Kibron公司表面張力儀揭曉答案
> 溫度及壓強對CO2-NaCl鹽水系統界面張力的影響（三）
> 溫度及壓強對CO2-NaCl鹽水系統界面張力的影響（二）
> 溫度及壓強對CO2-NaCl鹽水系統界面張力的影響（一）
> 表面張力儀分析生物表面活性劑對菲、1-硝基萘的增溶與洗脫效果和機制
> 不同濃度6∶2氟調磺酸的表面張力測定儀器及結果（二）
> 不同濃度6∶2氟調磺酸的表面張力測定儀器及結果（一）
> 無機鹽濃度對HPAM不同復配體系降低界面張力能力的影響（二）
拉筒法測定LiF-CaF2-Yb2O3體系的表面張力及變化規律
來源： 《有色金屬科學與工程》 瀏覽 809 次 發布時間:2024-08-08

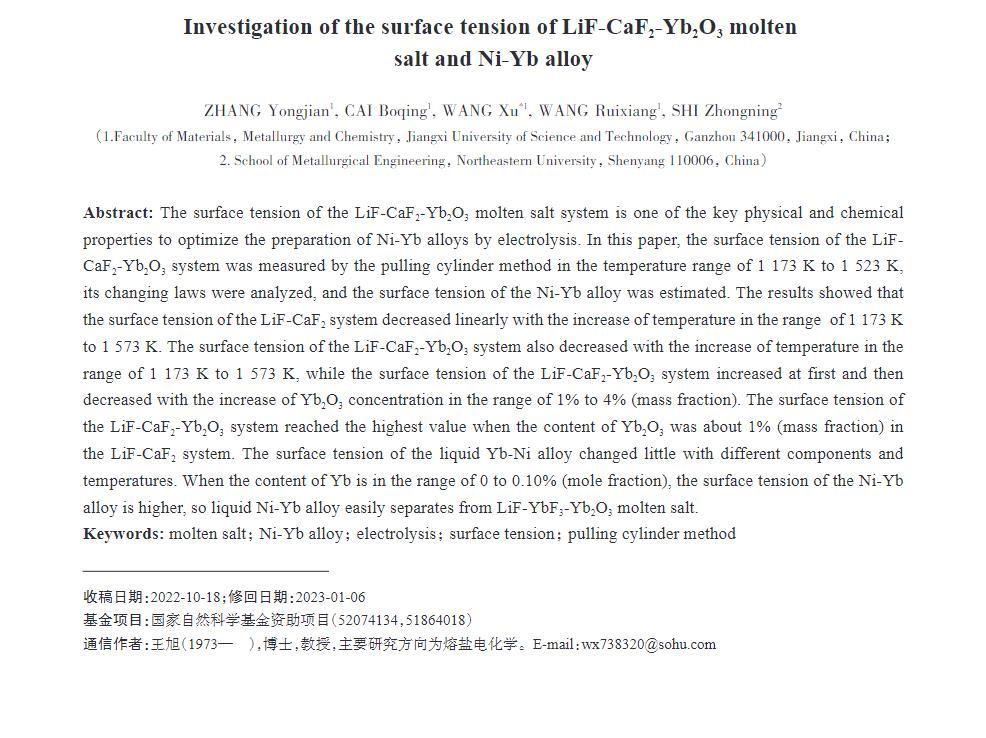

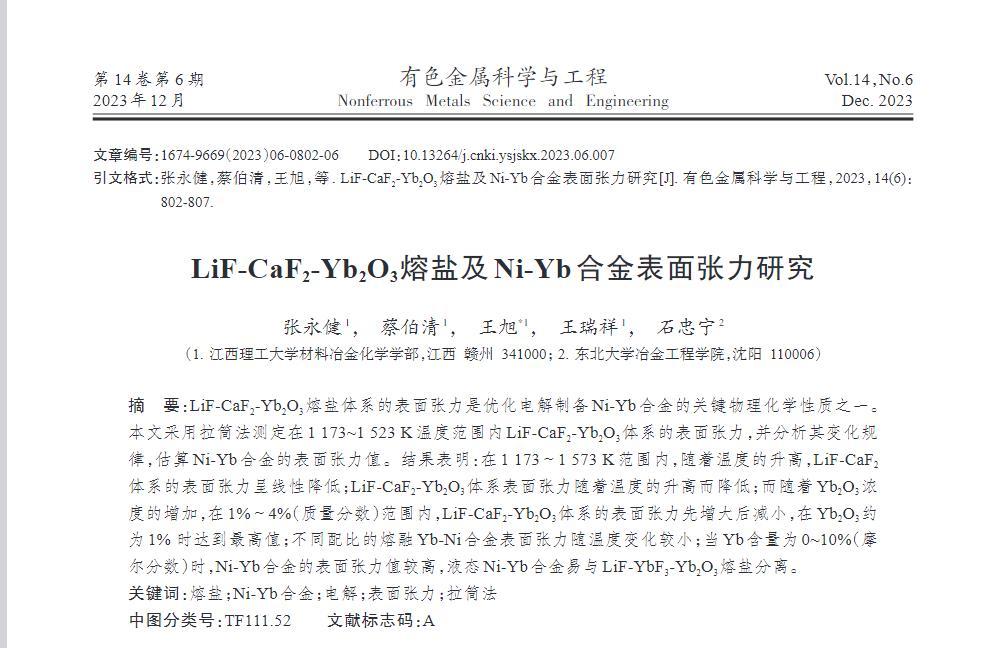

LiF-CaF2-Yb2O3熔鹽體系的表面張力是優化電解制備Ni-Yb合金的關鍵物理化學性質之一。本文采用拉筒法測定在1173~1523 K溫度范圍內LiF-CaF2-Yb2O3體系的表面張力，并分析其變化規律，估算Ni-Yb合金的表面張力值。
結果表明：在1173~1573 K范圍內，隨著溫度的升高，LiF-CaF2體系的表面張力呈線性降低;LiF-CaF2-Yb2O3體系表面張力隨著溫度的升高而降低；而隨著Yb2O3濃度的增加，在1%~4%(質量分數)范圍內，LiF-CaF2-Yb2O3體系的表面張力先增大后減小，在Yb2O3約為1%時達到最高值；不同配比的熔融Yb-Ni合金表面張力隨溫度變化較小；當Yb含量為0~10%(摩爾分數)時，Ni-Yb合金的表面張力值較高，液態Ni-Yb合金易與LiF-YbF3-Yb2O3熔鹽分離。
